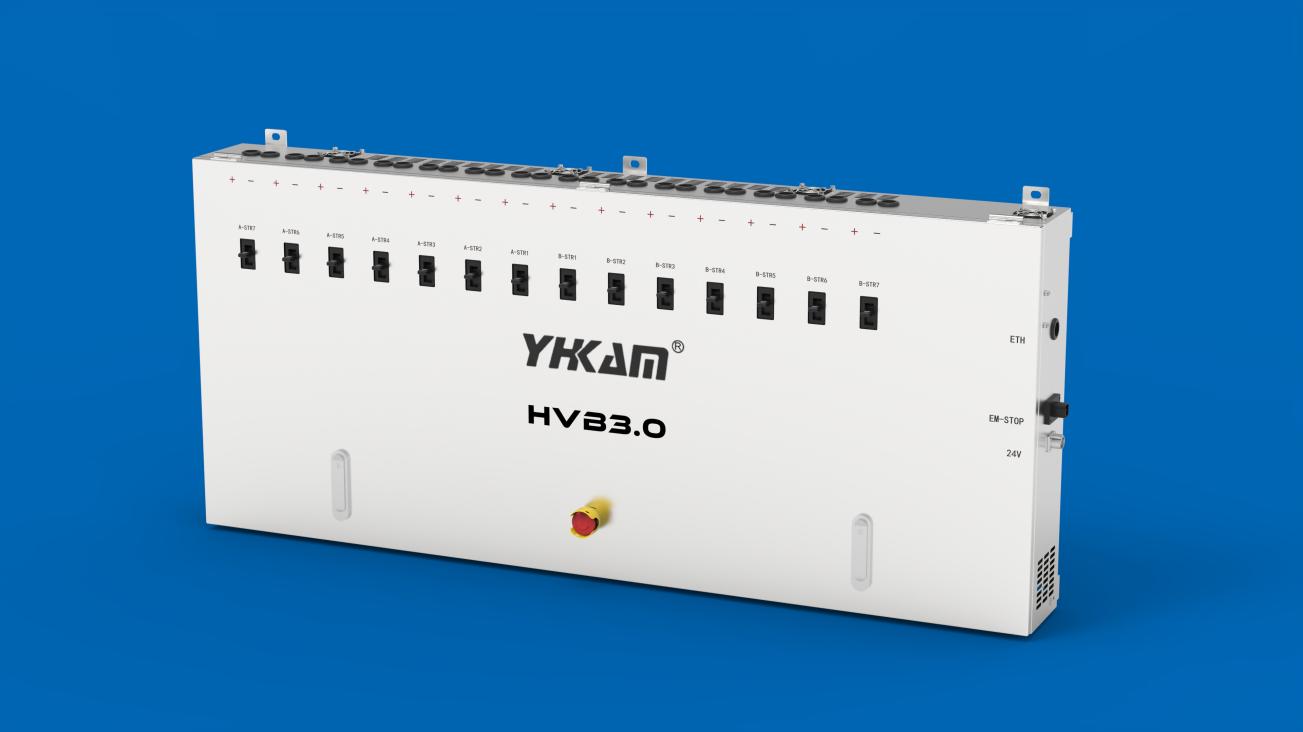

船用儲能柜高壓匯流箱

基本信息

認證

符合CE及IEC認證

產品特點

• 采用304不銹鋼機箱設計，防腐性能好，能適應船用儲能柜的使用環境；
• 集成了14簇電池的控制和保護功能，緊急狀態下可實現14簇電池電源的一鍵關斷，提高了可靠性和安全性；
• 高度集成化設計，比目前業界分散式的控制方式節省了大量的空間，節省儲能柜設備艙的安裝空間，更易于布局、安裝和日常維護；
• 集成了14路空氣開關+28路真空繼電器+14路熔斷器+14路電流傳感器+480W×2 DC-DC+西門子IO模塊+直流電流互感器2000A×1等；
• 采用了高速網絡通訊接口，顯著減少接插件的數量。

適用場景

用途

千噸級電動船用儲能柜

規格參數

No.	類別	參數
1	型號	YHKAM-HVB-14C
2	集成簇?cái)?shù)	14簇電池簇高壓回路管理
3	安裝方式	壁掛式安裝
4	電壓范圍	600～876VDC
5	尺寸（長×寬×高）	1420mm×610mm×155mm
6	重量	≤125kg
7	額定電流	每簇持續電流200A，峰值電流250A（10s）
8	接觸器類型	高壓直流正/負極接觸器（耐壓1500VDC）
9	斷路器規格	直流型殼斷路器，分?jǐn)嗄芰?0kA
10	快速熔斷器	分?jǐn)鄷r(shí)間≤1ms，分?jǐn)嗄芰?0kA
11	通信接口	RS485（支持Modbus RTU協議）
12	電壓/電流監測	電壓精度±0.2%，電流精度±0.5%（霍爾傳感器）
13	接觸器響應時間	≤20ms（BMS指令觸發至完全斷開）
14	過壓保護閾值	可編程設置（默認110%額定電壓）
15	過流保護	分級保護：200A（持續）/250A（瞬時，1s）
16	工作溫度	-25℃～+60℃
17	濕度范圍	5%～95%（無凝露）
18	材質	不銹鋼（外殼），內部阻燃PC
19	散熱設計	強制風冷+散熱風道

常見問題

這款高壓匯流箱適用于哪些類型的船舶？

船用儲能柜高壓匯流箱專為特定類型的船舶設計：

• 適用于千噸級電動船用儲能柜
• 符合CE及IEC認證
• 能適應船用儲能柜的使用環境

產品具有廣泛的適用性：

• 適用于各種內河貨船和工程船
• 可用于電動貨柜船的大容量?jī)?chǔ)能系統
• 支持14簇電池簇高壓回路管理

高壓匯流箱有哪些主要特點？

高壓匯流箱具有多項先進特點：

• 采用304不銹鋼機箱設計，防腐性能好
• 集成了14簇電池的控制和保護功能
• 緊急狀態下可實現14簇電池電源的一鍵關斷，提高了可靠性和安全性
• 高度集成化設計，比目前業界分散式的控制方式節省了大量的空間

技術優勢：

• 集成了14路空氣開關+28路真空繼電器+14路熔斷器+14路電流傳感器等關鍵組件
• 采用了高速網絡通訊接口，顯著減少接插件的數量
• 節省儲能柜設備艙的安裝空間，更易于布局、安裝和日常維護
• 采用西門子IO模塊和480W×2 DC-DC等高品質組件

高壓匯流箱的電壓和電流參數是多少？

高壓匯流箱具有卓越的電壓和電流參數：

• 電壓范圍為600～876VDC
• 每簇持續電流200A，峰值電流250A（10s）
• 接觸器類型：高壓直流正/負極接觸器（耐壓1500VDC）
• 斷路器規格：直流型殼斷路器，分?jǐn)嗄芰?0kA

性能特點：

• 快速熔斷器：分?jǐn)鄷r(shí)間≤1ms，分?jǐn)嗄芰?0kA
• 電壓/電流監測：電壓精度±0.2%，電流精度±0.5%（霍爾傳感器）
• 接觸器響應時間：≤20ms（BMS指令觸發至完全斷開）
• 過流保護：分級保護：200A（持續）/250A（瞬時，1s）

為什么選擇船用儲能柜高壓匯流箱？

選擇我們的船用儲能柜高壓匯流箱有以下幾個重要原因：

• 高可靠性設計 采用304不銹鋼機箱設計，防腐性能好，適應海洋環境
• 安全保障 緊急狀態下可實現14簇電池電源的一鍵關斷，提高安全性
• 高度集成 高度集成化設計，節省大量安裝空間
• 先進組件 集成多種關鍵組件如空氣開關、真空繼電器、熔斷器等
• 高效通訊 采用高速網絡通訊接口，顯著減少接插件數量
• 國際認證 符合CE及IEC認證，確保產品質量

這些優勢使我們的高壓匯流箱成為船用儲能系統的理想選擇。

高壓匯流箱在惡劣環境下的性能如何？

我們的高壓匯流箱具有出色的環境適應性：

• 工作溫度范圍：-25℃～+60℃，適應各種氣候條件
• 濕度范圍：5%～95%（無凝露），適應高濕環境
• 采用304不銹鋼機箱設計，具有良好的防腐性能
• 內部阻燃PC材料，提高安全性

產品還具備以下特點：

• 散熱設計：強制風冷+散熱風道，確保穩定運行
• 通信接口：RS485（支持Modbus RTU協議），便于系統集成
• 過壓保護：可編程設置（默認110%額定電壓）
• 尺寸緊湊：1420mm×610mm×155mm，重量≤125kg

這些特性確保了高壓匯流箱在各種復雜環境下都能穩定可靠地運行。
